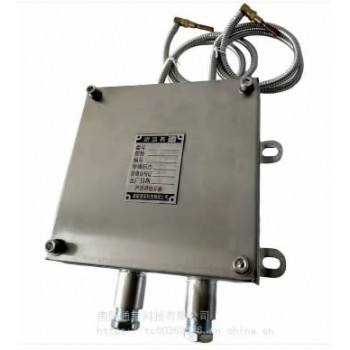

点击图片查看原图1.概述
BW系列防爆智能温*体温度变送系统是专为测量轴承温度(也可测量固体、液体、气体温度)的温度变送系统装置，其测量元件为Ptl00铂热电阻，配置两组变送器， 可把监测到轴承温度变送成4-20mA电流信号输出．
本系列变送系统的防爆性能符合 GB3836.1-2010和 GB3836.2-2010R 规定，制成隔爆型。防爆标志为ExdIIBT4～6 Gb、ExdIICT4～6 Gb。适用于具有爆炸性气体混合物的煤矿、石油、化工 等环境中。引用标准GB3836.1 《爆炸性气体环境用电气设备 部分 通用要求》GB3836.2 《爆炸性气体环境用电气设备 *2部分 隔爆型“d”》GB4942.2 《低压电器外壳防护等*》GB2423.4 《试验Db、交变湿热试验方法》GB191 《包装储运图示标志》
2.性能特点
美观 使用方便；
3．装置的技术规格
装 置 材 质铸铁或铝合金制成（铝合金含镁量不大于6%）冷 却 方 式自冷输 入 回 路 数0～10路 4～20mA系 统 大 电 压24VDC主 空 开 额 定 电 流22mA* 缘 电 阻10MΩ以上工 频 耐 压2000V 1分钟防 护 等 *IP54防 爆 等 *ExdⅡBT4～6 Gb环 境 温 度 范 围-40~50℃相 对 湿 度25~90%(无结露)* 缘 等 *F防 腐WF1使 用 场 所煤矿、石油、化工 等环境中质 量3kg外 形 尺 寸200(长)*200(宽)*130(高)mm安 装 尺 寸225mm*170mm4. 结构原理
BWZS-22型温度变送器由探头、接线盒和变送器模块三部分组成，探头装置由铂热电阻、感温元件及外部由铜管保护并密封，另外有*个安装螺栓及接线盒组成，其接线盒由壳体、接线盒盖、电气接口、由压紧螺母、密封圈和变送器模块等元件组成，其结构均符合 GB3836.2-20１0防爆性能要求。BWZS-22型温度变送器是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。传感器的受热部分（感温元件）是用细金属丝均匀地双绕在*缘材料制成的骨架上。当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质中的平均温度、即测介质局部平均温度。
5.测量探头安装方法
在系统外壳的上方有2个测量探头,螺栓垂直固定在轴瓦外圈,上，固定时*定要牢固、以防松动。
7.订货须知
订货时应写清BW系列防爆智能温*体温度变送系统的完整型号、名称、规格及订货数量等。例：2个Φ6X20测量探头的M8X0.75螺栓，2组4-20mA输出、RS485、MODBUS、下方出线，出线口螺纹2*G15，4个等。
